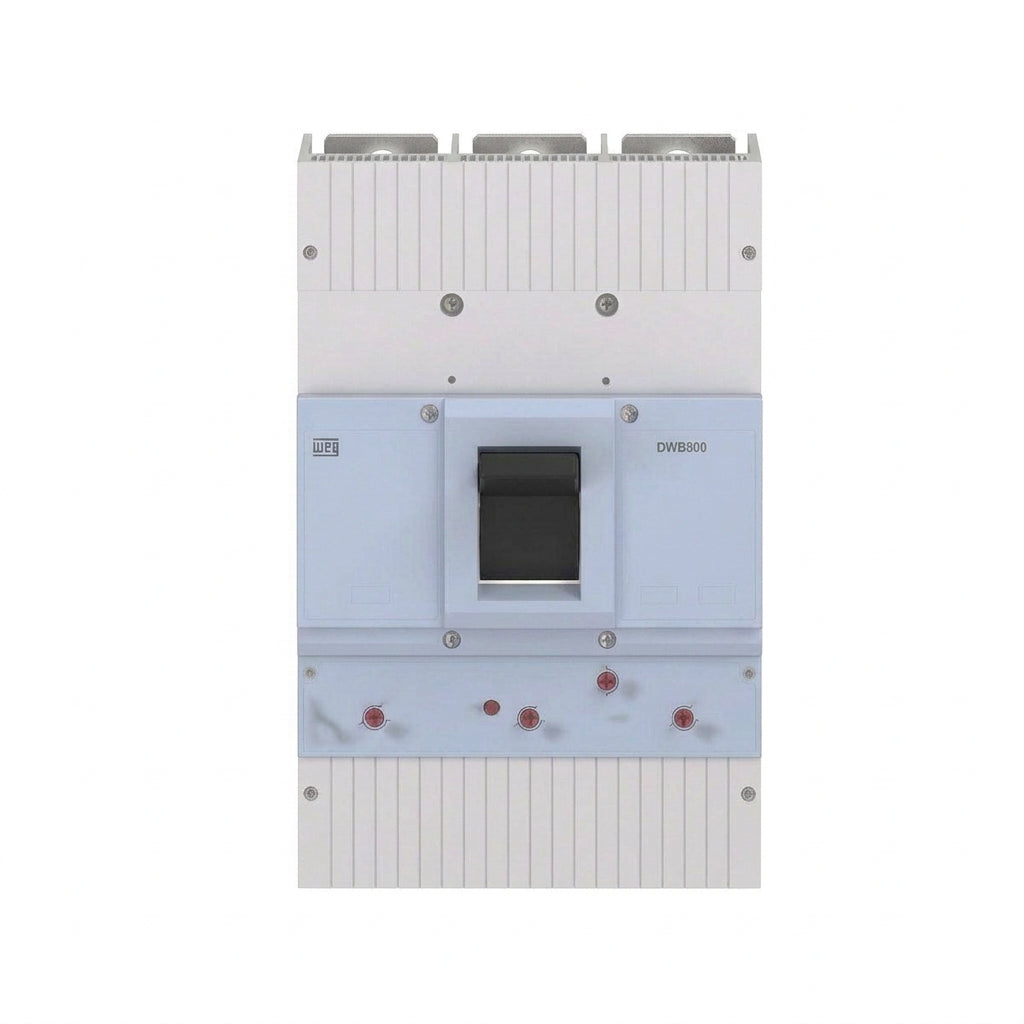

El interruptor en caja moldeada WEG DWB800H500-3DA está diseñado para la protección y distribución de energía eléctrica en instalaciones industriales y comerciales de alta demanda. Su función es interrumpir el circuito cuando se presentan condiciones de sobrecarga o cortocircuito, ayudando a proteger conductores, maquinaria y equipos eléctricos.
Este modelo cuenta con 3 polos y una unidad de disparo térmica y magnética ajustable, con un rango de corriente de ajuste térmico de 350 a 500 A, de acuerdo con los datos proporcionados. Esta característica permite adaptar la protección a las necesidades del circuito dentro de los límites definidos por el fabricante.
|
Característica
|
Especificación
|
|
Marca
|
WEG
|
|
Familia
|
DWB
|
|
Modelo
|
DWB800H500-3DA
|
|
Tipo de producto
|
Interruptor automático en caja moldeada
|
|
Rango de corriente de ajuste
|
350–500 A
|
|
Número de polos
|
3 polos
|
|
Capacidad de interrupción a 220–240 VCA
|
80 kA
|
|
Capacidad de interrupción a 380–415 VCA
|
65 kA
|
|
Capacidad de interrupción a 440 VCA
|
50 kA
|
|
Norma indicada
|
IEC 60947-2
|
|
Tipo de disparo
|
Térmico y magnético
|
|
Protección térmica
|
Ajustable
|
|
Protección magnética
|
Ajustable
|
|
Protección contra sobrecargas
|
Sí
|
Su capacidad de interrupción es de 80 kA a 220–240 VCA, 65 kA a 380–415 VCA y 50 kA a 440 VCA. Está especificado conforme a la norma IEC 60947-2, indicada para este producto.
Su construcción en caja moldeada lo hace adecuado para tableros generales de distribución, alimentadores trifásicos y sistemas de baja tensión que requieren protección de alta corriente. La selección debe considerar la tensión de operación, la carga conectada y el nivel de cortocircuito previsto.
