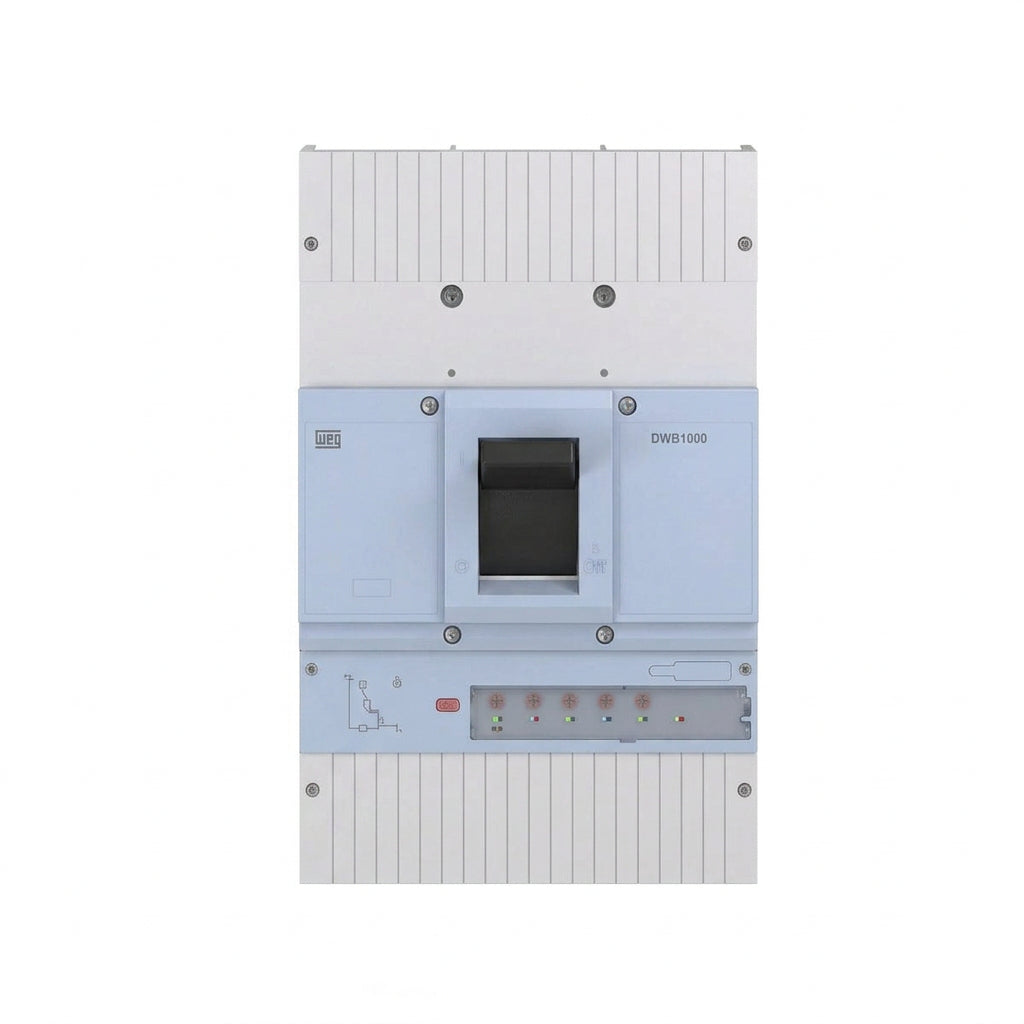

El interruptor en caja moldeada WEG DWB1000H800-3ET está diseñado para la protección y distribución de energía eléctrica en instalaciones industriales y comerciales de alta demanda. Su función es interrumpir el circuito cuando detecta condiciones anormales de corriente, contribuyendo a proteger conductores, maquinaria y equipos eléctricos contra sobrecargas y cortocircuitos.
Este modelo cuenta con 3 polos y un disparador electrónico LSI, con un rango de ajuste de corriente indicado de 320 a 800 A. Su unidad electrónica permite configurar las funciones de protección de acuerdo con las características de la instalación y los parámetros admitidos por el fabricante.
|
Característica
|
Especificación
|
|
Marca
|
WEG
|
|
Familia
|
DWB
|
|
Modelo
|
DWB1000H800-3ET
|
|
Tipo de producto
|
Interruptor automático en caja moldeada
|
|
Rango de ajuste de corriente
|
320-800 A
|
|
Número de polos
|
3 polos
|
|
Capacidad de interrupción a 220–240 VCA
|
80 kA
|
|
Capacidad de interrupción a 380 VCA
|
65 kA
|
|
Capacidad de interrupción a 440 VCA
|
50 kA
|
|
Norma indicada
|
IEC 60947-2
|
|
Tipo de disparador
|
Electrónico
|
|
Unidad de protección
|
LSI
|
|
Protección L — Long Time
|
Sobrecargas con retardo prolongado
|
|
Protección S — Short Time
|
Cortocircuitos con retardo corto
|
|
Protección I — Instantaneous
|
Cortocircuito con actuación instantánea
|
|
Protección contra sobrecargas
|
Sí, mediante función L
|
|
Protección contra cortocircuitos
|
Si, mediante funciones S e I
|
|
Aplicación principal
|
Protección y distribución eléctrica
|
|
Tipo de sistema
|
Trifásico, según la aplicación
|
|
Instalación
|
En tablero compatible, conforme a las indicaciones del fabricante
|
La designación LSI corresponde a tres funciones de protección: L (Long Time) para sobrecargas con retardo prolongado, S (Short Time) para cortocircuitos con retardo corto e I (Instantaneous) para la actuación instantánea ante corrientes de falla elevadas. Los ajustes disponibles y sus rangos exactos deben confirmarse en la ficha técnica del modelo.
Su capacidad de interrupción es de 80 kA a 220–240 VCA, 65 kA a 380 VCA y 50 kA a 440 VCA, conforme a los datos proporcionados. Está especificado bajo la norma IEC 60947-2, correspondiente a interruptores automáticos de baja tensión.
