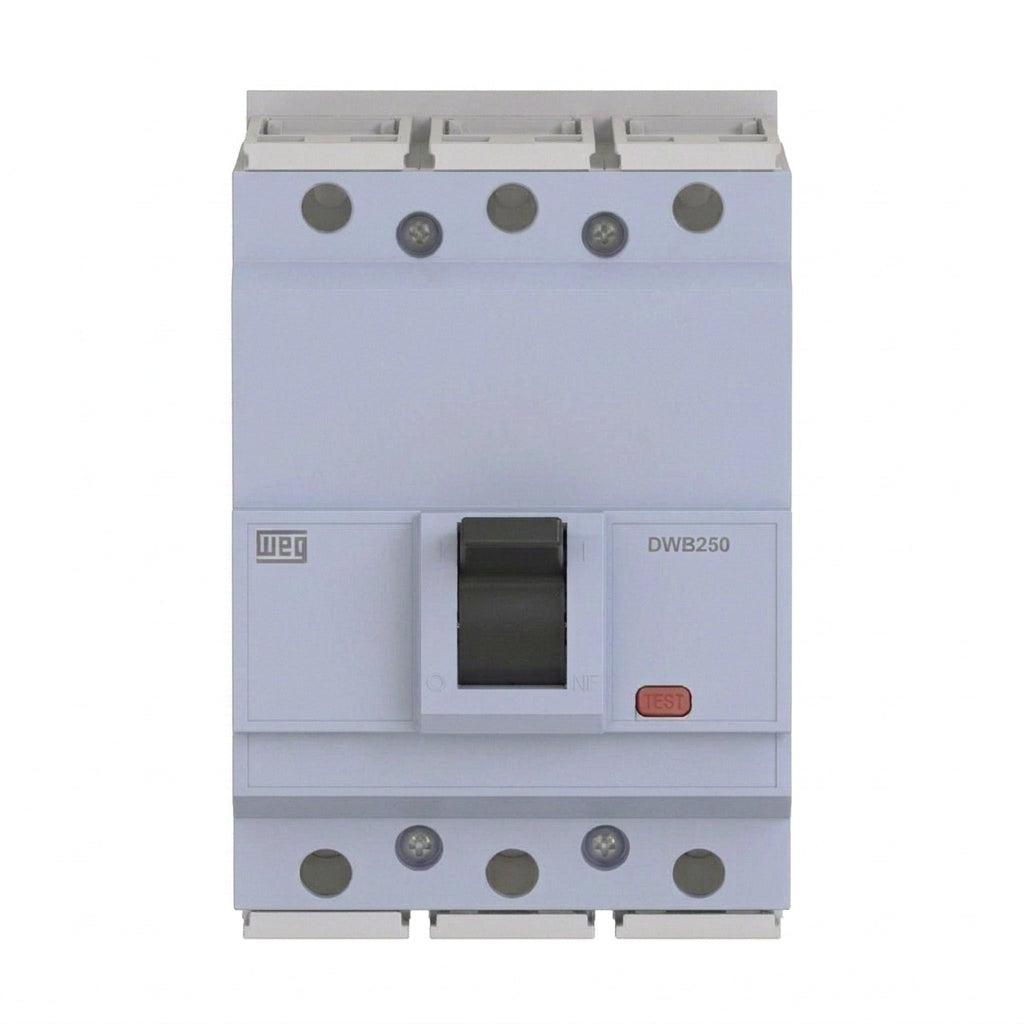

El interruptor en caja moldeada WEG DWB250N160-3DF-00-000M está diseñado para la protección y distribución de energía eléctrica en instalaciones industriales y comerciales. Su función principal es proteger los circuitos contra sobrecargas y cortocircuitos, ayudando a mantener la seguridad y continuidad operativa de los sistemas eléctricos.
Este modelo cuenta con 3 polos y una corriente ajustable de 125 a 160 A, lo que permite adaptar la protección térmica a los requerimientos de la instalación dentro del rango especificado. Incorpora una unidad de disparo con protección térmica ajustable y protección magnética fija, proporcionando respuesta ante sobrecargas sostenidas y corrientes elevadas provocadas por cortocircuitos.
|
Característica
|
Especificación
|
|
Marca
|
WEG
|
|
Familia
|
DWB
|
|
Modelo
|
DWB250N160-3DF-00-000M
|
|
Tipo
|
Interruptor automático termomagnético
|
|
Corriente nominal
|
125–160 A
|
|
Polos
|
3 polos
|
|
Capacidad de interrupción a 220–240 VCA
|
80 kA
|
|
Capacidad de interrupción a 380–415 VCA
|
35 kA
|
|
Capacidad de interrupción a 440 VCA
|
30 kA
|
|
Ajuste de disparo
|
Fijo
|
|
Aplicación
|
Protección de circuitos eléctricos
|
|
Sistema eléctrico
|
Trifásico, según aplicación
|
|
Protección
|
Sobrecargas y cortocircuitos
|
|
Norma indicada
|
IEC 60947-2
|
Su capacidad de interrupción depende de la tensión de operación: 80 kA a 220–240 VCA, 35 kA a 380–415 VCA y 30 kA a 440 VCA. Estos valores permiten evaluar su aplicación en distintos sistemas eléctricos, siempre verificando que la capacidad de corte sea suficiente para la corriente de cortocircuito prevista.
